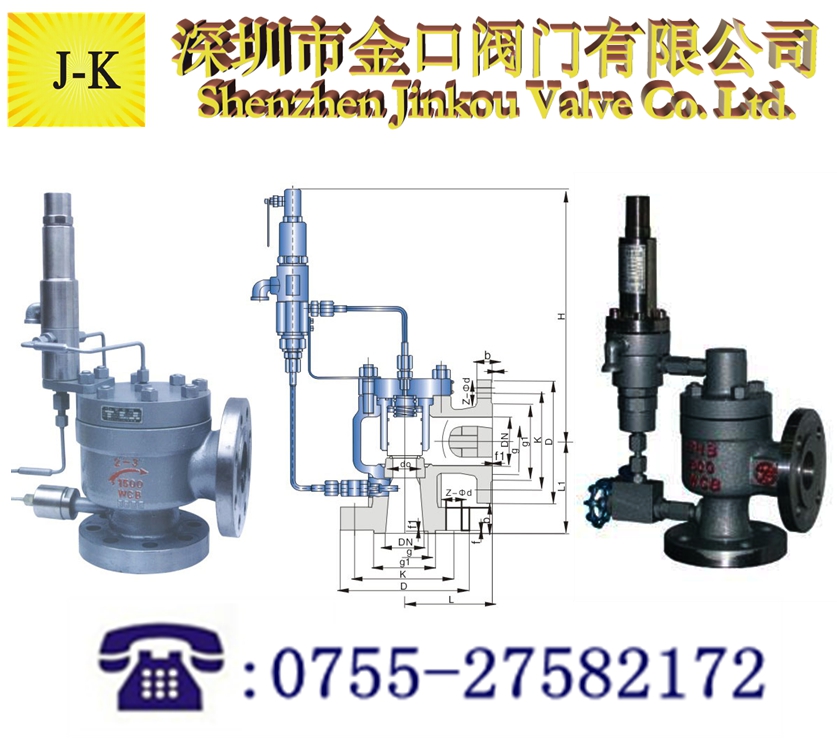

一、帶控制機構先導式安全閥參數：

產品名稱：	先導式安全閥
產品型號：	A46Y
產品口徑：	DN25-200
產品壓力：	0.6～10.0MPa
產品材質：	碳鋼、不銹鋼、合金鋼等

二、帶控制機構先導式安全閥介紹：

先導式安全閥是一種由主閥和導閥組成的一種新穎結構的安全閥，導閥響應系統介質壓力自身動作從而控制主閥的開關動作。先導式安全閥特別適用于高背壓、大流量、高壓力和安裝位置緊湊的場所應用。先導式安全閥主要用于石油天然氣、化工、電力、冶金和城市燃氣等領域，是受壓設備、容器或管路上的最佳超壓保護裝置。先導式安全閥的主要優點是變彈簧直接作用為導閥間接作用，提高了動作的靈敏度，而且主閥采用套筒活塞式，雙重密封閥座結構，動作精度高、重復性好、回座快、不泄漏、能帶高背壓排放、工作等命長、工作穩定可靠，它還可在線調校，反復啟跳排放后，仍然能自動回座，關閉嚴密，操作維護方便。

三、帶控制機構先導式安全閥原理：
當系統正常工作，先導式安全閥處于關閉狀態時，系統壓力通過進口壓力管、導閥和氣室壓力管傳到主閥閥瓣頂部的圓頂氣室，從而在主閥瓣上產生了一個向下的凈作用力，使主閥處于關閉狀態。當系統壓力達到整定壓力時，導閥開啟且滑梭封閉導閥進氣通道，主閥氣室的壓力通過導閥排放卸壓，由于系統壓力高于回座壓力，滑梭封閉進氣通道，從而隔斷流體在導閥中的流動，這時主閥氣室的壓力急劇下降，主閥閥瓣完全打開，流體通過主閥泄放降壓。當系統壓力降到一定值時，導閥的彈簧力克服了閥進口壓力作用在滑梭上的力，導閥回座，頂桿頂開滑梭，最后使得流體重新進入主閥的圓頂氣室，關閉主閥。

四、帶控制機構先導式安全閥結構特點：

1、閥座軟密封保證安全閥起跳前后的良好密封性。

2、允許工作壓力接近安全閥的整定壓力。

3、較小超壓就能使安全閥主閥迅速達到全啟狀態。

4、安全閥動作性能和開啟高度不受背壓的影響。

5、啟閉壓差可調。

6、導閥不流動型結構設計減少了有害介質的排放和環境污染。

7、可在線檢測安全閥的整定壓力。

五、帶控制機構先導式安全閥設計制造標準：

結構長度標準：	GB/T 12221-2005
連接法蘭標準：	GB/T 9113
壓力溫度等級：	GB/T 12224-2005
試驗檢驗標準：	GB/T 13927-2008

六、帶控制機構先導式安全閥閥體參數：

NO.	零件名稱	Ax46Y/F 材料	KAX46Y/F材料
1	閥體	WCB	WCB
2	閥瓣	2Cr13/2Cr13+PTFE	1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE
3	導向套	1Cr18Ni9Ti	1Cr18Ni9Ti
4	彈簧	50CrVA	50CrVA
5	O型圈	氟橡膠	氟橡膠
6	閥蓋	25	25
7	導閥	部件

七、售后服務
